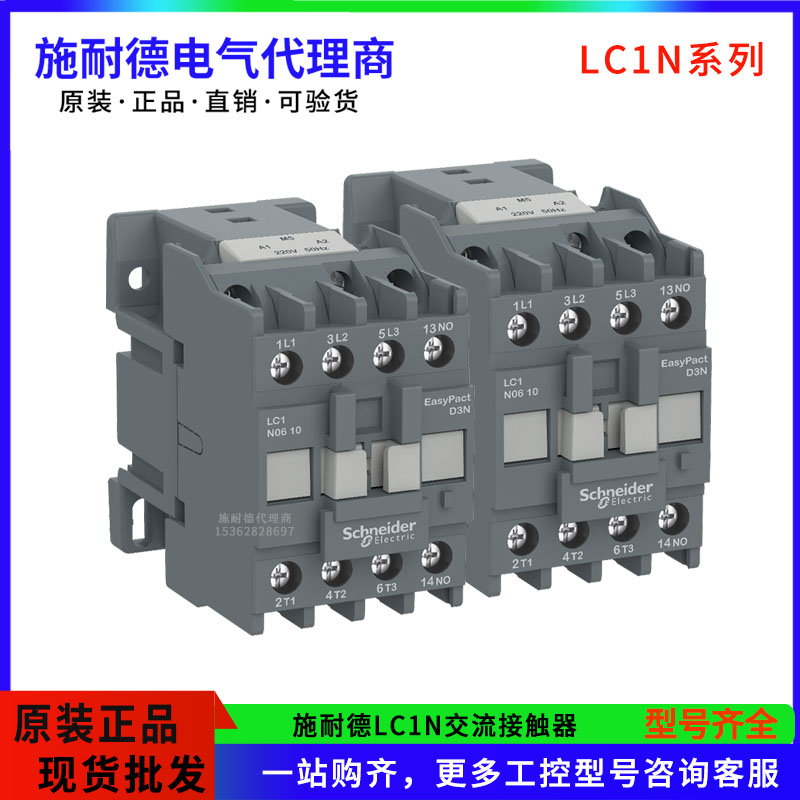

施耐德LC1N接觸器線圈220V 深圳施耐德接觸器代理LC1N0910M5N
簡介內容：
品牌:Schneider/施耐德電氣
訂貨號:LC1N0910M5N
產品系列:EasyPact D3N(國產)
型號:LC1-N0910M5N
品類:交流接觸器
包裝規格: 1個/盒
施耐德LC1N接觸器系列規格齊全,歡迎詢價!
產品詳情
施耐德LC1N接觸器線圈220V 深圳施耐德接觸器代理LC1N0910M5N
Schneider/施耐德電氣LC1N接觸器系列的LC1N0910M5N是一款交流接觸器,控制線圈電壓：220VAC,極數:3P,額定電流:9A,主觸點:3NO,線圈頻率:50Hz,輔助觸點:1NO,EasyPact D3N系列的LC1N0910M5N是一款常用于AC-3和AC-1場合下的3級交流接觸器, 產品符合標準EN/IEC60947-1和GB14048.4及EN/IEC60947-4-1要求, 額定工作電壓690V, 額定電流9A, 過電壓類別III, 污染等級3, 控制回路約定發熱電流10A@≤60℃, 絕緣電阻＞10兆歐, 線圈電壓220V@50Hz, 有1常開觸點, 電氣壽命3600次/小時, 最大操作頻率1800次@≤60℃, 產品可選擇夾持安裝或螺釘固定至安裝板, 產品通過CCC認證并符合RoHS和Reach.
| 產品系列 | Easy TeSys |
|---|---|
| 產品系列 | Easy TeSys Control |
| 產品類型 | 接觸器 |
| 產品短名 | LC1N |
| 接觸器應用領域 | 應用于無感或微感負載、電阻爐 應用于功率因數大于等于0.95的交流負載中 |
| 使用類別 | AC-3 AC-1 AC-4 |
| 極數 | 3P |
| 額定工作電壓 [Ue] | 電源回路: <= 690 V AC 50/60 Hz |
| 額定工作電流 [Ie] | 9 A (當運行溫度 <=60 °C) 當運行電壓<=<= 440 V AC AC-3對于電源回路 25 A (當運行溫度 <=60 °C) 當運行電壓<=<= 440 V AC AC-1對于電源回路 3.6 A (當運行溫度 <=60 °C) 當運行電壓<=<= 440 V AC AC-4對于電源回路 |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 電動機功率 (kW) | 2.2 kW 當運行電壓<=220...230 V AC 50/60 Hz 4 kW 當運行電壓<=380...400 V AC 50/60 Hz 4 kW 當運行電壓<=415...440 V AC 50/60 Hz 5.5 kW 當運行電壓<=500 V AC 50/60 Hz 5.5 kW 當運行電壓<=660...690 V AC 50/60 Hz |
|---|---|
| 回路觸點類型 | 3 NO |
| 約定發熱電流 [Ith] | 25 A (當運行溫度 <=60 °C) 對于電源回路 |
| 額定接通能力 [Irms] | 90 A 當運行電壓<=380 V AC 對于電源回路 符合 IEC 60947-4-1 140 A AC 對于輔助觸點 符合 IEC 60947-5-1 |
| 額定分斷能力 | 72 A 當運行電壓<=440 V 對于電源回路 符合 IEC 60947 |
| 額定短時耐受電流 [Icw] | 105 A 當運行溫度<=40 °C 可持續10 s 對于電源回路 61 A 當運行溫度<=40 °C 可持續60 s 對于電源回路 30 A 當運行溫度<=40 °C 可持續600 s 對于電源回路 |
| 與繼電器配合使用的熔絲 | 10 A gG 當運行電壓<=<= 690 V 配合 1 型, 對于控制回路 符合 IEC 60947-5-1 20 A gG 當運行電壓<=<= 690 V 配合 1 型, 對于電源回路 |
| 平均阻抗 | 2.5 m? - Ith 25 A 50 Hz 對于電源回路 |
| 每極功耗 | 0.2 W AC-3 1.6 W AC-1 |
| 額定絕緣電壓 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定沖擊耐受電壓 [Uimp] | 6 kV 線圈未連接到電源電路 符合 IEC 60947 |
| 機械壽命 | 10000000 次 |
| 電氣壽命 | 1400000 次 AC-3 150000 次 AC-1 250000 次 AC-4 |
| 控制回路特性 | AC當50 Hz |
| 控制電壓限額 | 0.85...1.1 Uc (-5…55 °C 線圈吸合 50 Hz 0.3...0.6 Uc (-5…55 °C 線圈釋放 50 Hz |
| (~50Hz吸合)功耗 (VA) | 95 VA 50 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz保持)功耗 (VA) | 8.5 VA 50 Hz cos phi 0.3 (at 20 °C) |
| 熱消散 | 2…3 W for 控制回路 |
| 動作時間 | 12...22 ms 閉合過程 4...19 ms 打開過程 |
| 最大操作頻率 | 1800 次/小時當60 °C |
| 接線能力 | 電源回路: 螺栓緊固 1 1…4 mm² 電纜類型: 軟線 帶接線端子 電源回路: 螺栓緊固 2 1…2.5 mm² 電纜類型: 軟線 帶接線端子 電源回路: 螺栓緊固 1 1…4 mm² 電纜類型: 硬線 不帶接線端子 電源回路: 螺栓緊固 2 1…4 mm² 電纜類型: 硬線 不帶接線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜類型: 軟線 不帶接線端子 控制回路: 螺栓緊固 2 1…4 mm² 電纜類型: 軟線 不帶接線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜類型: 軟線 帶接線端子 控制回路: 螺栓緊固 2 1…2.5 mm² 電纜類型: 軟線 帶接線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜類型: 硬線 不帶接線端子 控制回路: 螺栓緊固 2 1…4 mm² 電纜類型: 硬線 不帶接線端子 |
| 緊固扭矩 | 電源回路: 1.2 N.m 控制回路: 1.2 N.m |
| 輔助觸點類型 | 1 NO |
| 最小開關電壓 | 17 V 對于控制回路 |
| 最小開關電流 [Imin] | 5 mA 對于控制回路 |
| 絕緣電阻 | > 10 M? 對于控制回路 |
| 不重迭時間 | 1.5 ms 得電 確保NC和NO觸電之間 1.5 ms 失電 確保NC和NO觸電之間 |
| 安裝方式 | DIN 導軌安裝 底板安裝 |
更多產品施耐德產品，歡迎向施耐德深圳代理商-深圳市華銘特機電咨詢，華銘特機電主要代理施耐德斷路器、塑殼斷路器、按鈕指示燈、繼電器、接觸器、變頻器、軟啟動器及限位開關等低壓工控器件。若有需求,可以隨時與我們聯系（施耐德廣東代理商：http://m.wuaitui.com/）.
