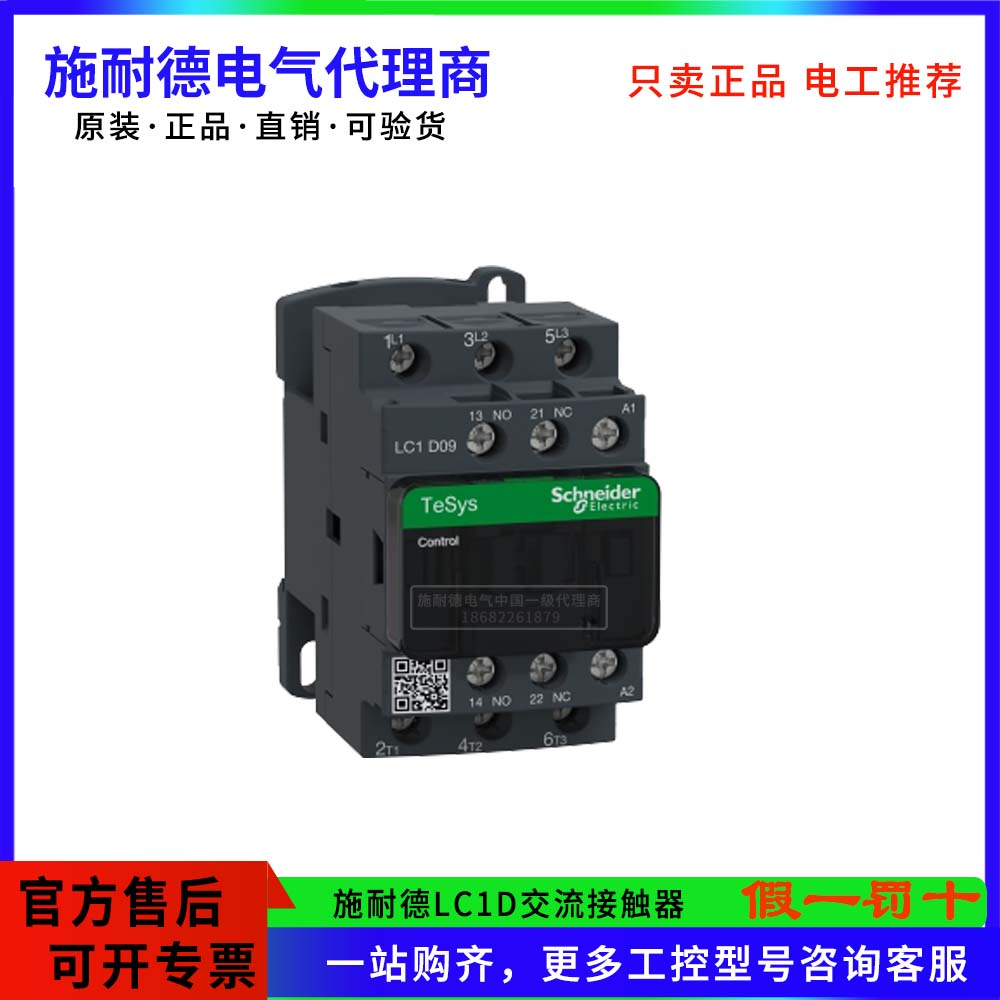

施耐德TeSys Deca接觸器,3極(3NO)，LC1D09M7C
簡介內容：施耐德TeSys Deca接觸器,3極(3NO)，LC1D09M7C
品牌:施耐德
產品系列:施耐德TeSys Deca接觸器
產品類型:交流接觸器
產品型號:LC1D09M7C
施耐德TeSys Deca接觸器LC1D系列規格齊全,歡迎詢價!
產品詳情
施耐德TeSys Deca接觸器,3極(3NO)，LC1D09M7C
施耐德TeSys Deca接觸器LC1D09M7C，3P, 9A, AC-3 4kW 400V, 1NO+1NC aux contact, 220V 50/60Hz AC coil, 輔助觸點可用于安全回路（鏡像觸點）, 認證（IEC、CCC、CCS、RoHS、REACH).
施耐德TeSys Deca接觸器LC1D09M7C規格信息：
| 產品系列 | TeSys Deca |
|---|---|
| 產品系列 | TeSys Deca |
| 產品類型 | 接觸器 |
| 產品短名 | LC1D |
| 接觸器應用領域 | 應用于功率因數大于等于0.95的交流負載中 應用于無感或微感負載、電阻爐 |
| 使用類別 | AC-4 AC-1 AC-3 AC-3e |
| 極數 | 3P |
| 額定工作電壓 [Ue] | 電源回路: <= 690 V AC 25...400 Hz 電源回路: <= 225 V DC |
| 額定工作電流 [Ie] | 25 A 60 °C) 在…上 <= 440 V AC AC-1 適用 電源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3 適用 電源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3e 適用 電源回路 |
| [Uc] control circuit voltage | 230V AC 50/60 Hz |
| 電動機功率 (kW) | 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 400 V AC 50/60 Hz (AC-4) 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3e) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3e) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3e) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3e) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3e) |
|---|---|
| 型號 | LC1D |
| 回路觸點類型 | 3 NO |
| 保護蓋 | 無 |
| 約定發熱電流 [Ith] | 25 A 在…上 <60 °C 適用 電源回路 10 A 在…上 <60 °C 適用 信號回路 |
| 額定短時耐受電流 [Icw] | 105 A 在…上 <40 °C - 10 s 適用 電源回路 210 A 在…上 <40 °C - 1 s 適用 電源回路 30 A 在…上 <40 °C - 10 分鐘 適用 電源回路 61 A 在…上 <40 °C - 1 分鐘 適用 電源回路 100 A - 1 s 適用 信號回路 120 A - 500 ms 適用 信號回路 140 A - 100 ms 適用 信號回路 |
| 與繼電器配合使用的熔絲 | 10 A gG 適用 信號回路 符合 IEC 60947-5-1 25 A gG 在…上 <= 690 V 配合 1 型 適用 電源回路 20 A gG 在…上 <= 690 V 配合 2 型 適用 電源回路 |
| 平均阻抗 | 2.5 m? - Ith 25 A 50 Hz 適用 電源回路 |
| 額定絕緣電壓 [Ui] | 電源回路: 690 V 符合 IEC 60947-4-1 信號回路: 690 V 符合 IEC 60947-1 |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定沖擊耐受電壓 [Uimp] | 6 kV 符合 IEC 60947 |
| 安全可靠等級 | B10d = 1369863 次 標稱負載的接觸器 符合 EN/ISO 13849-1 B10d = 20000000 次 機械負載的接觸器 符合 EN/ISO 13849-1 |
| 機械壽命 | 15 Mcycles |
| 電氣壽命 | 0.6 Mcycles 25 A AC-1 Ue條件下 <= 440 V 2 Mcycles 9 A AC-3 Ue條件下 <= 440 V 2 Mcycles 6.6 A AC-3 Ue條件下 660/690 V 2 Mcycles 9 A AC-3e Ue條件下 <= 440 V 2 Mcycles 6.6 A AC-3e Ue條件下 660/690 V |
| 控制回路特性 | AC 在…上 50/60 Hz |
| 浪涌抑制模塊 | 無內置浪涌抑制模塊 |
| 控制電壓限額 | 0.3...0.6 Uc -40…60 °C 釋放 50/60 Hz 0.8...1.1 Uc -40…60 °C 運行 50 Hz 0.85...1.1 Uc -40…60 °C 運行 60 Hz |
| (~50Hz吸合)功耗 (VA) | 70 VA 60 Hz 0.75 20 °C) 70 VA 50 Hz 0.75 20 °C) |
| (~50Hz保持)功耗 (VA) | 7.5 VA 60 Hz 0.3 20 °C) 7 VA 50 Hz 0.3 20 °C) |
| 熱消散 | 2…3 W 在…上 50/60 Hz |
| 動作時間 | 12...22 ms 閉合 4...19 ms 分斷 |
| 最大操作頻率 | 3600 次/小時 在…上 <60 °C |
| 接線能力 | 電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 不帶篐線端子 電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 不帶篐線端子 電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 帶篐線端子 電源回路: 螺栓緊固 2 1…2.5 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線 帶篐線端子 電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線 不帶篐線端子 電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線 不帶篐線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線 不帶篐線端子 控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 軟線 不帶篐線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線 帶篐線端子 控制回路: 螺栓緊固 2 1…2.5 mm² 電纜選型: 軟線 帶篐線端子 控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 硬線 不帶篐線端子 控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 硬線 不帶篐線端子 電源回路: 螺釘連接 |
| 緊固扭矩 | 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 Ø 6 平口 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲 控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 Ø 6 平口 控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲 電源回路: 1.7 N.m 通過 電纜連接器 用螺絲刀 Ø 6 平口 螺絲: M3.5 電源回路: 1.7 N.m 通過 電纜連接器 用螺絲刀 No 2 十字螺絲 螺絲: M3.5 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 pozidriv No 2 控制回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 pozidriv No 2 |
| 輔助觸點類型 | 1 NO + 1 NC |
| 輔助觸點類型 | 類型 機械連接 1 NO + 1 NC 符合 IEC 60947-5-1 類型 與主觸頭狀態成鏡像 1 NC 符合 IEC 60947-4-1 |
| 信號回路頻率 | 25...400 Hz |
| 最小開關電壓 | 17 V 適用 信號回路 |
| 最小開關電流 [Imin] | 5 mA 適用 信號回路 |
| 絕緣電阻 | > 10 M? 適用 信號回路 |
| 不重迭時間 | 1.5 ms 失電 NC及NO觸點之間 1.5 ms 得電 NC及NO觸點之間 |
| 安裝方式 | 導軌安裝 底板安裝 |
更多型號咨詢客服.
